Fabriquer des abaques : mode d’emploi

Lutin Bazar

abaquesC’était mon grand chantier de l’été : fabriquer des abaques pour mes CE1 (on peut les utiliser à tous les niveaux mais avec les CP j’aurai les boites de Picbille). C’est du boulot… mais quand on voit le prix d’un seul support dans les catalogues, ça encourage (environ 50€ pièce, si si !).

Un petit article donc pour vous expliquer les étapes de réalisation…

Tout d’abord, il faut se munir d’un grand-père bricoleur (un mari, une femme, un frère, une soeur… ça marche aussi :-)). Bon j’arrête de blaguer, il y a sûrement parmi vous de vrais bricoleurs (pas comme moi…).



Les supports :



Matériel à acheter :

Le matériel présenté ici m’a permis de fabriquer 10 abaques de 20cm de long à 4 tiges (m/c/d/u) + 1 abaque d’environ 30 cm à 6 tiges (jusqu’aux centaines de mille).

  • 1 « écharpe » pour volet bois à bords biseautés de 2,40m du type de celle-ci. (moins de 10€)
    Celle que j’ai achetée était en sapin et de dimensions H.27 x l.8.5 x L.240 cm.
  • 5 tubes ronds creux en aluminium de 1m et de 6mm de diamètre comme celui-ci. (moins de 15€ les 5)
    Je suppose qu’il existe la même chose en bois mais je voulais que les pions glissent bien.
  • 1 bombe de vernis pour bois incolore
    (env. 5€ dans les magasins « bazar »)
  • du papier à poncer
  • Petit plus pour la finition : j’ai utilisé de la cire à bois teintée pour foncer un peu les supports et les rendre brillants. Ce n’est pas donné, mais vous trouverez bien un petit fond chez un bricoleur de votre entourage…



Outils nécessaires :

  • 1 scie circulaire pour couper le bois
  • 1 scie à métaux pour couper les tubes
  • 1 ponceuse
  • 1 perceuse avec 1 mèche de 6mm de diamètre



Réalisation :

  1. abaques2Scier la planche par segments de 20cm. Il restera un morceau d’une trentaine de centimètres qui m’a servi à faire un abaque à 6 tiges.
  1. Poncer les bords sciés (à la ponceuse hein, pas au papier à poncer sinon on y passe la nuit !)
  1. Tracer au crayon une ligne au milieu, dans le sens de la longueur. Sur cette ligne mesurer pour placer les repères des trous à percer comme sur le schéma ci-dessous :

abaques8

  1. abaques3Percer les trous avec une mèche de 6 mm de diamètre. Attention, il ne faut pas percer jusqu’au bout : les tubes ne doivent pas traverser la planche !
  1. Vernir les morceaux. Après séchage, poncer légèrement au papier à poncer car le vernis fait remonter les poils du bois.
  1. Si on le souhaite : cirer.
  1. Scier les tubes en alu par segments de 10cm (sur une tige d’1m on peut donc en faire 9, la dernière sera légèrement plus courte, mais j’ai gardé les plus courtes pour mon « abaque de récup » à 6 tiges).
  1. Poncer le bout des tiges qui sera manipulé à la ponceuse pour éliminer les éclats de métal.
  1. Enfoncer les tubes en alu dans les trous des supports en bois, en veillant à mettre quelque chose entre la tige et le marteau pour ne pas les tordre (une chute de bois par exemple).



Et voilà pour les supports, c’est fini !!

abaques4


Les pions :



Matériel à acheter :

  • des pions (environ 300 mais tout dépend du nombre d’élèves qui manipulent au même moment)

Oui mais quels pions ?
Là ce n’est pas évident à trouver. J’ai d’abord cherché des grosses perles en bois mais impossible d’en trouver sachant que le diamètre du trou devait être supérieur à celui des tiges (depuis on m’a proposé l’idée des protège-sièges de voiture en perles et c’est une super idée !). Il me fallait donc des perles avec des trous de diamètre 6,5mm… grrr.

Alors là peut-être que vous aurez des idées brillantes à proposer plus simples que ce que je vais vous proposer ici… n’hésitez pas à m’en faire part !

Voici comment j’ai procédé : j’ai acheté des pions de jeux de dame en bois.
C’est ce qui m’a couté le plus cher car j’ai pris des pions en buis qui est un bois solide. J’ai payé environ 8€ la boite de 40 pions. Sachant que j’en ai acheté 7 pour avoir 280 jetons, ça m’a donc couté environ 60€. Cela dit je pense qu’on peut trouver moins cher.

Pour les plus courageux, il reste l’option acheter une tringle à rideaux comme celle-là et la découper (bon moi je ne suis pas courageuse !).

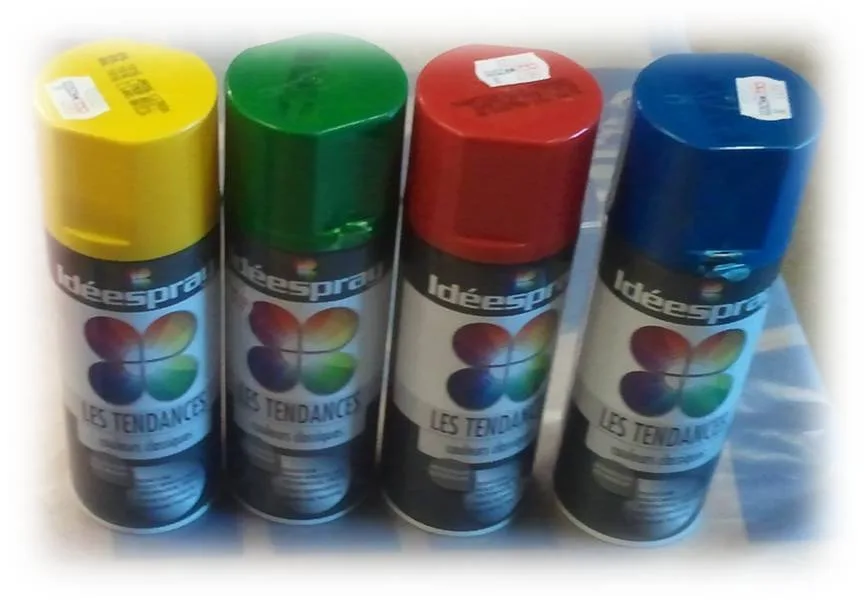

  • abaques54 bombes de peinture
    (env. 5€ pièce dans les magasins « bazar »)

J’ai utilisé le codage de Pour comprendre les maths donc jaune (u), vert (d), bleu (c) et rouge (m).
Pour l’abaque de récup à 6 tiges, je n’ai pas prévu de pions pour les dizaines et centaines de mille, je pense qu’il me servira surtout en aide perso avec les CM donc j’utiliserai des pions d’abaques de toutes les couleurs que j’ai déjà en classe (mais qui ne peuvent pas me servir pour les CE1 car trop fin, vraiment pas terribles quoi).



Réalisation :

  1. abaques6Si on a choisi comme moi des pions non percés : percer les jetons avec une mèche de 6,5mm.
    Attention, il faut bien « fixer » le jeton dans un étau de manière à ce qu’il ne tourne pas sur lui-même. Bon j’en ai fendu quelques-uns… un peu de super glue et le tour est joué !
  1. Etaler les jetons sur une table en paquets (le paquet des unités, celui des dizaines, etc). Séparer les paquets par une planche en bois (histoire que les couleurs ne se mélangent pas). Mes abaques étant destinés à des CE1 (ou CE2 début d’année) je n’ai fait que peu de pions milliers. En gros j’ai 90 pions unités, 90 pions dizaines, 70 pions centaines et 30 pions milliers.
    Bomber les paquets avec la couleur de votre choix. Laisser sécher au moins 24h avant de retourner pour bomber l’autre face.
    Le souci des pions de dame c’est que sur les clairs, c’est parfait, mais alors pour couvrir les foncés, bonjour la galère comme on dit !



Voilà, là c’est vraiment fini !!

Il m’a fallu une centaine d’euros (dont 60€ de jetons mais je suis sûre qu’on peut mieux faire) pour 10 abaques (+ 1 grand), soit le prix de 2 sur les catalogues… Ca vaut le coup non ?

abaques en bois : mode d'emploi



Lutin Bazar
Lutin Bazar

17 Commentaires

  1. Coucou, super tes abaques; sur « tout pour le jeu », j’ai trouvé des jetons des 4 couleurs déjà troués (diam 2,1 cm et 7 mm de trou pour 1.91euros les 10); y’en a pour 52 euros donc pas beaucoup moins chers que toi mais du travail en moins quand même. Merci encore pour l’idée car mon budget classe ne permet pas ce genre d’achat!

  2. Bonjour ! Super ! Je vais m’y mettre mais il faut que se soit fait en qq jours… Vais-je y arriver ? Moi j’ai une idée pour les pions : la pâte Fimo ! je vais le tenter comme ça ! Je mettrai un autre message pour dire si j’y suis arrivée et pour combien d’€.

  3. Une planche (environ 4€ en magasin de bricolage) et une bonne scie cloche… et voila des jetons vraiment pas chers !!! Merci pour le tuto !!!

    • La scie cloche c’est bien à condition d’avoir une perceuse sur colonne pour faire les 300 jetons, et il faut les poncer.
      La solution des barres de rideau est intéressante mais il faut une scie à onglet, les percer et les poncer.
      Du coup les solutions manuelles sont beaucoup moins chères, mais contraignantes.
      Donc à chacun de voir.

  4. Donc, pour 10 abaques et 300 jetons à la mode barre de rideau: 35€ :-)

  5. Alors, 7€ de bois + 3€ de tiges plastiques + 24€ de pâte fimo = 34 € pour 12 abaques et je ne sais combien de pions !! Facile à faire, je n’ai pas calculer le temps mais avec la machine à pâte, j’ai pu étaler régulièrement la pâte et j’ai emporte piécé les jetons.

  6. Merci pour le tuto, il m’a donné l’envie et le courage de m’y mettre et les voilà ! 10 beaux abaques pour la rentrée !!!

  7. Bonjour, merci pour les idées, je me lance également en C2 pour la fabrication d’abaques et pour les pions, je vais utiliser les bouchons de bouteilles de différentes couleurs, cela en vaut la peine… je travail en même temps le recyclage… à bientôt pour des photos
